СВС материал

«АЛЬТОФОС-ТЕРМО»

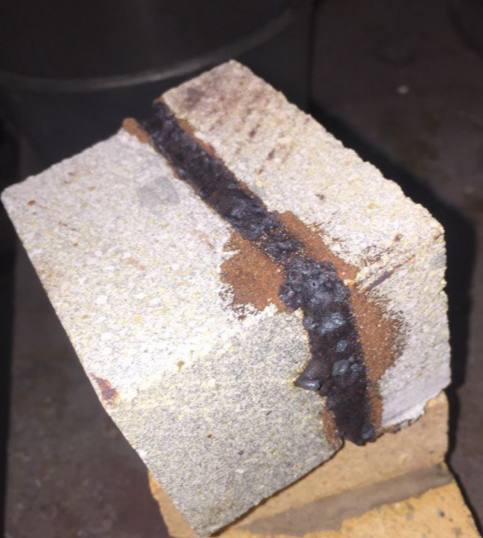

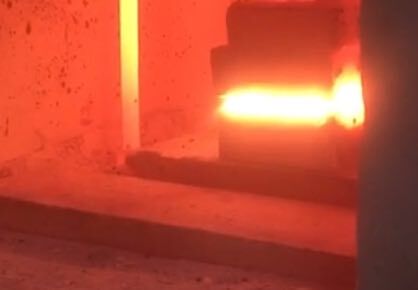

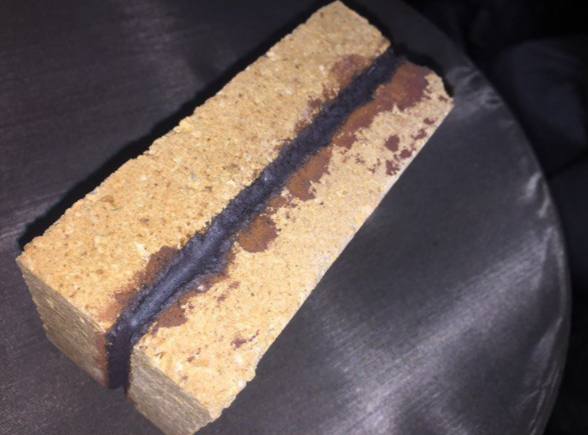

Кладочный состав, действующий по принципу «сварки» поверхности огнеупоров . Образует «активный» шов, в котором при достижении температуры в 900-950 °С инициируется химическая реакция беспламенного горения, выделяющая большое количество тепла(до 2100 град). В результате материал шва плавится и сразу застывает, сваривая обе поверхности в монолит. В результате самораспостаняющегося высокотемпературного синтеза (СВС) образуется новый материал с высокой огнеупорностью(до 1700град) и высокими характеристиками(твердость, истираемость и пр.) . Как правило, прочность шва превышает прочность свариваемого материала.

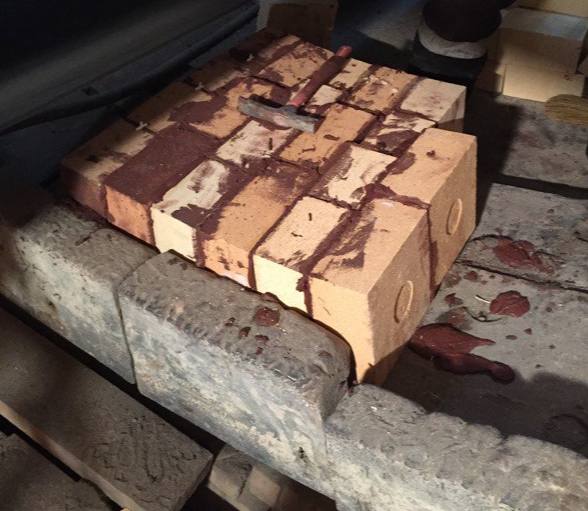

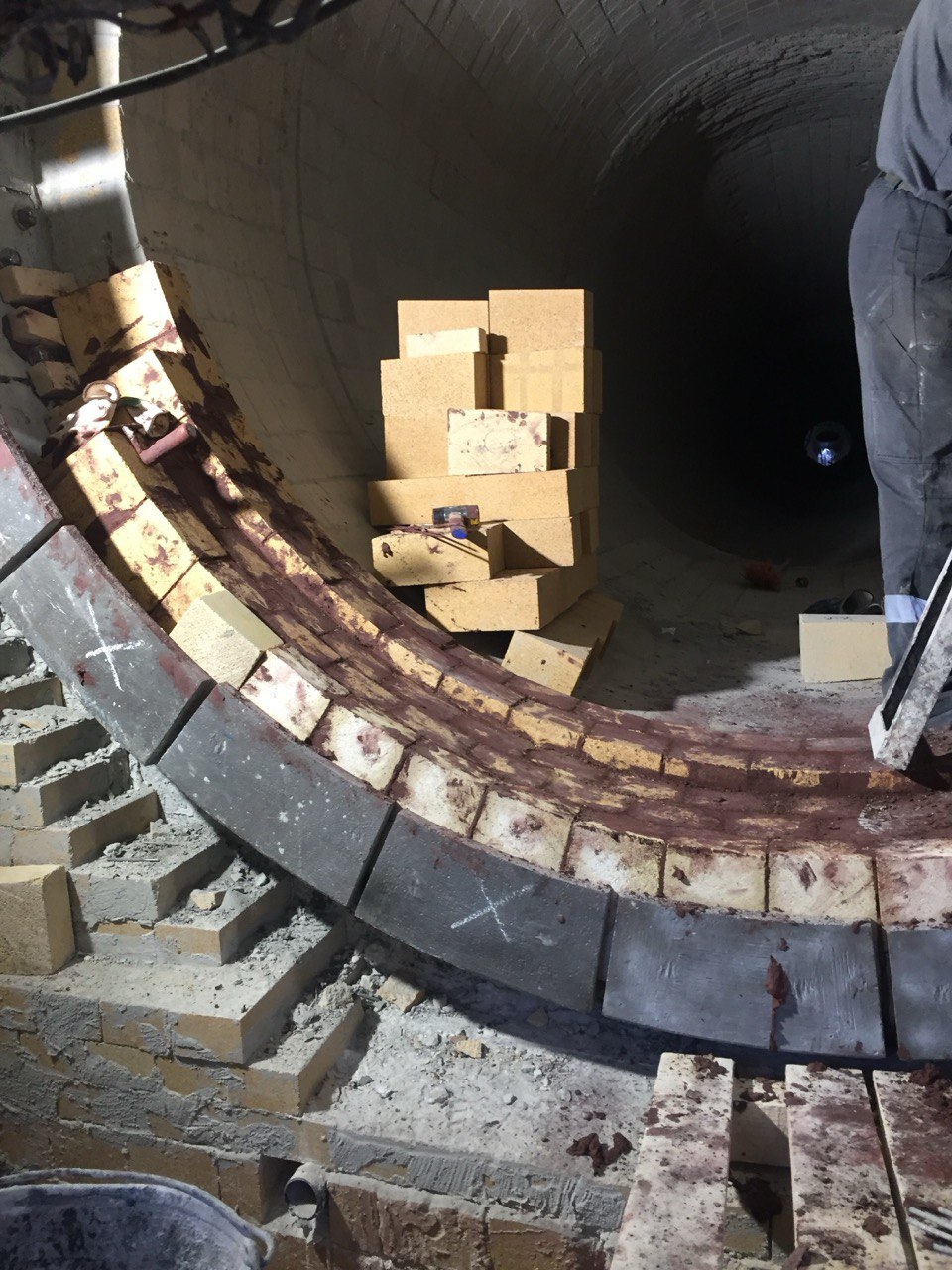

-Омоноличивание футеровки высокотемпературных зон тепловых агрегатов., что весьма важно для кольцевых и сводовых конструкционных структур футеровки
-Повышение механической прочности и абразивного износа футеровки за счет образования из шва сетчатого каркаса повышенной твердости и износостойкости
-Получение опорных конструкций, таких как пороги, колонны и стены печей, выдерживающих большие механические нагрузки
-Устранение последствий ползучести материала футеровки вследствие «фиксации» положения ее элементов

Удельная плотность, г /см3 2.2-2.4
Огнеупорность после синтеза, не менее 1750° С
Максимальная рабочая температура 1650° С
pH водной вытяжки 6,8-7,2
Температура воспламенения не более 950° С
Прочность на сдвиг после нанесения и сушки 0,5-1 мПа
Прочность на сдвиг после прохождения синтеза не менее 10мПа
Твердость по Бринеллю после синтеза не менее HR 85-90
Срок хранения при Т от -50 до +50° С, не менее 6 мес
Термостойкость, водяных теплосмен , не менее 8
Термостойкость, воздушных теплосмен , не менее 50
Внешний вид после смешивания компонентов – вязкая паста темно-бурого цвета
Физико-химический состав: сложная смесь металов, оксидов металлов, запатентованного вяжущего, алюмосиликатов
