Огнеупорный кладочный раствор (мертель)

«АЛЬТОФОС-М»

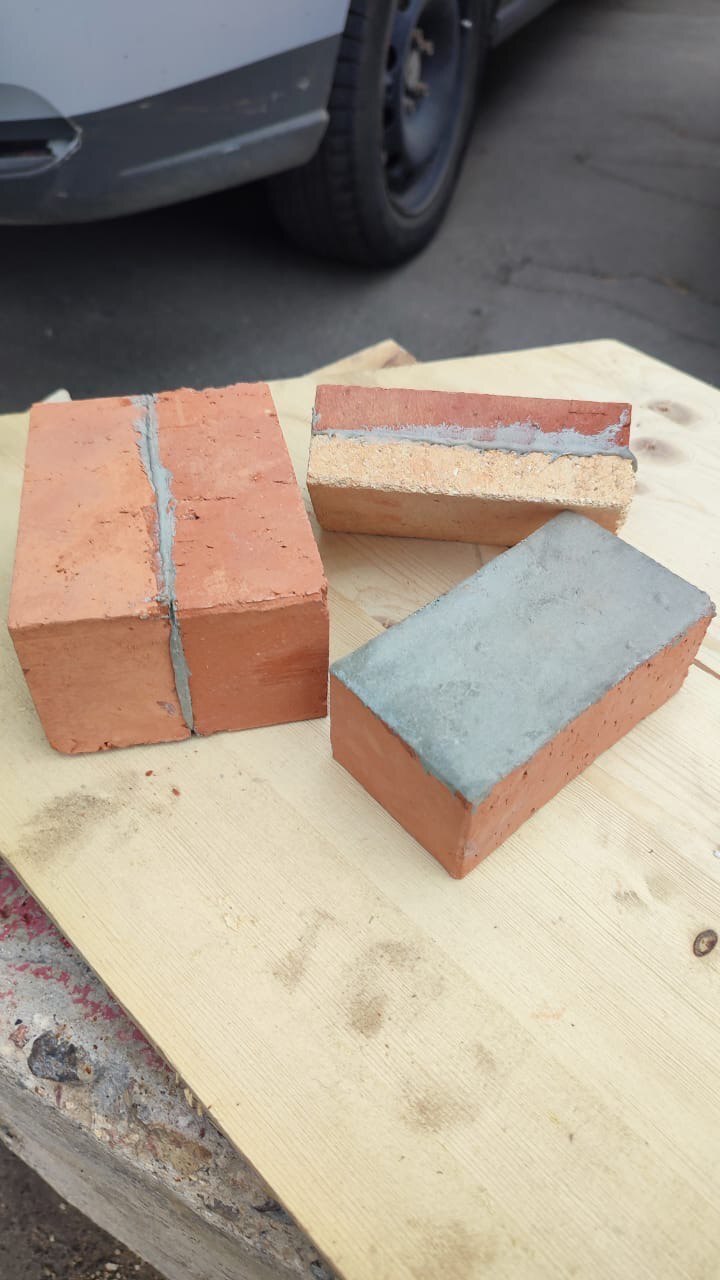

Готовый к применению кладочный раствор для алюмосиликатного, динасового, муллито-корундового кирпича, их сочетаний, связки с печным кирпичом, склейки перемычек и др. Обладая высокой адгезией, пластичностью и эластичностью, служит прекрасным материалом для футеровочных работ. Дает химическую связь с поверхностью, что обеспечивает высокую прочность шва Т-класса (толщина шва 1-2 мм. )

-Стандартные футеровочные работы
-Выполнение футеровочных работ «тонким швом» повышенной прочности

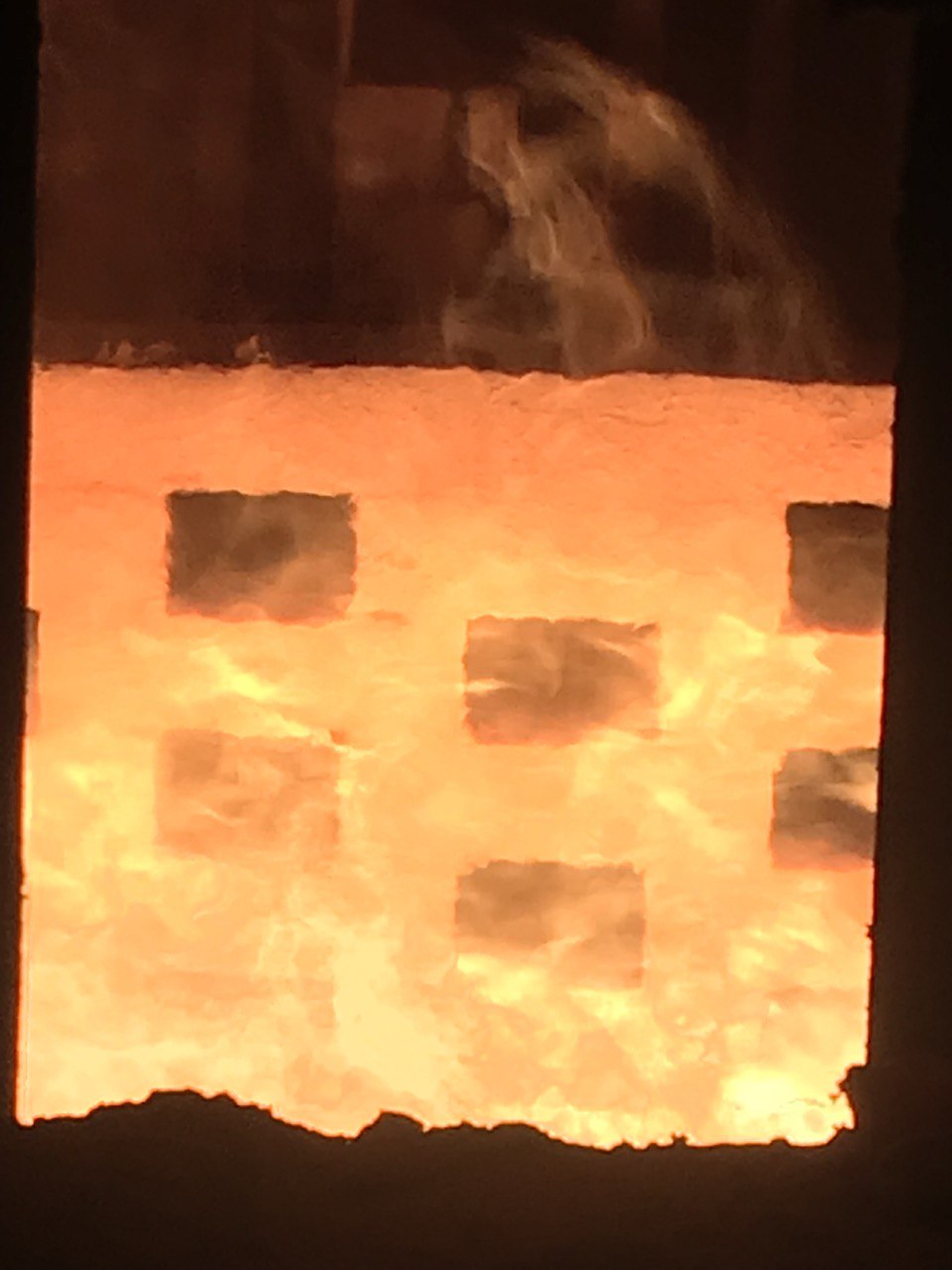

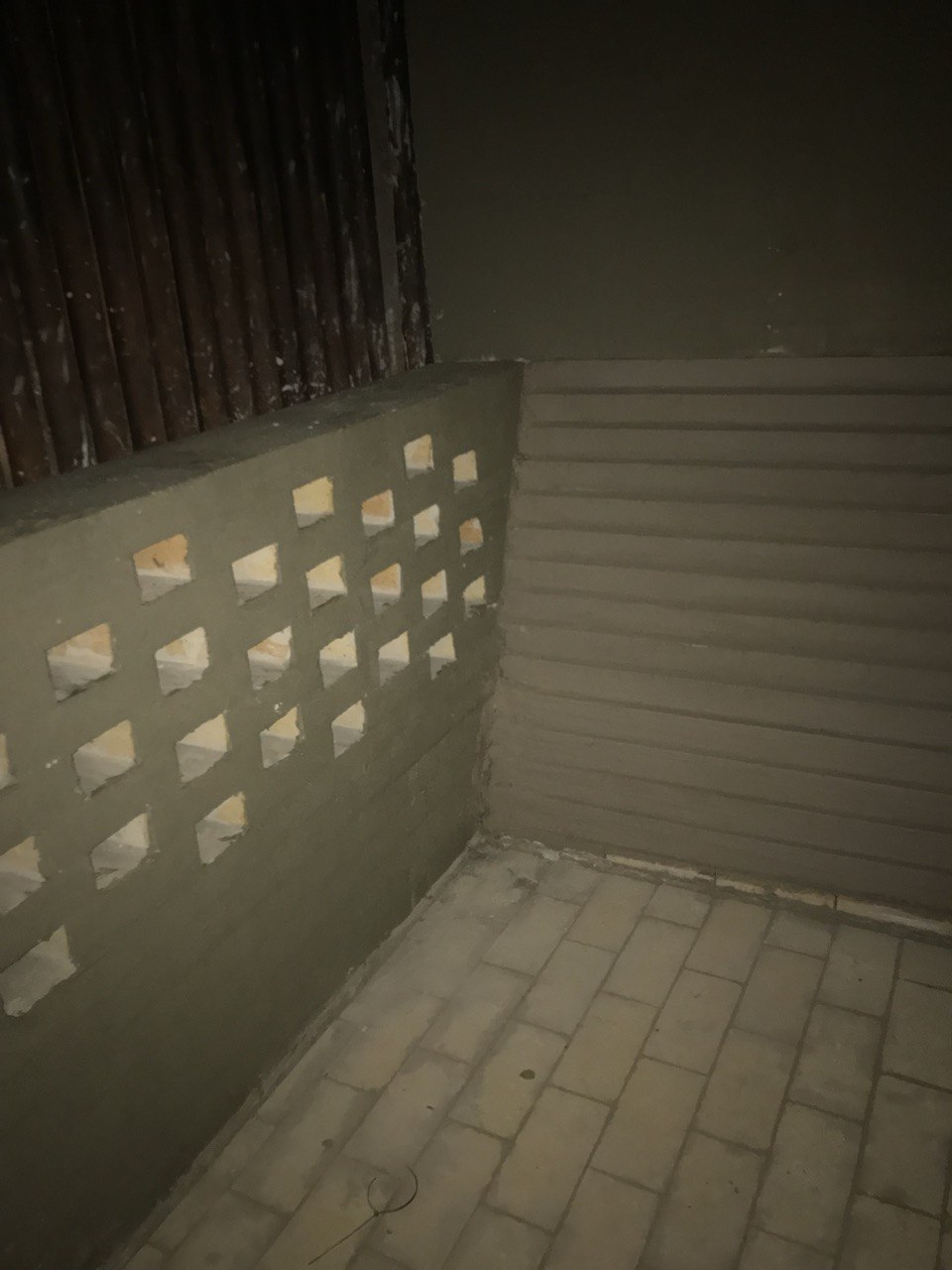

-Химически и термостойкие, малопроницаемые швы футеровки металлургических и химических тепловых агрегатов
-Использование в бытовых тепловых агрегатах, для термически и механически высоконагруженных узлов и деталей футеровки
-Для проведения ремонтных работ огнеупорной футеровки

Удельная плотность, г /см3 1,75-1,85
Огнеупорность, градусов С, не менее 1500° С
Максимальная рабочая температура 1350° С
pH водной вытяжки 2.5-3
Влажность, %17-20
Температура начала твердения, не выше, 75°С
Прочность сцепления с основой на сдвиг, МПа:
После сушки при 50° С2.5-3
После термообработки до 550° С > 4
После термообработки до 1100° С > 10
Термостойкость поверхности/шва (теплосмены)
Воздушные , не менее 50
Внешний вид –однородная масса серого цвета, без запаха
Срок хранения при Т от -20 до +30° С, не менее 11 мес
Физико-химический состав: неорганический фосфатный полимер, алюмосиликатный наполнитель, кислотный буфер.
